經典案例一

型號：

　　3051DP1A62A1AB4M5HR5

故障現象：

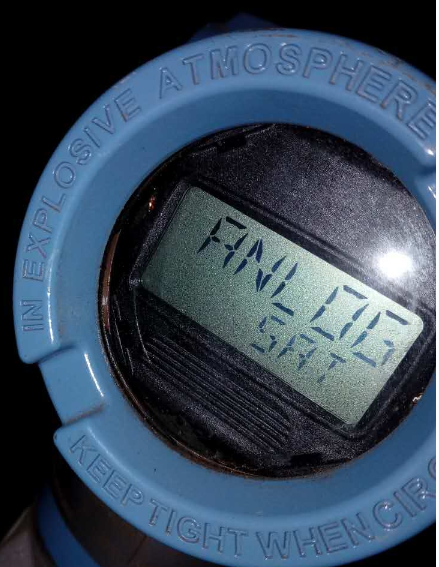

　　顯示：ANLOG SAT

故障分析：

　　顯示模擬輸出飽和，超量程使用了，重新將量程用手操器在型號有效量程范圍內調校

經典案例二

型號：

　　3051TA1A2B21AK5M5HR5

故障現象：

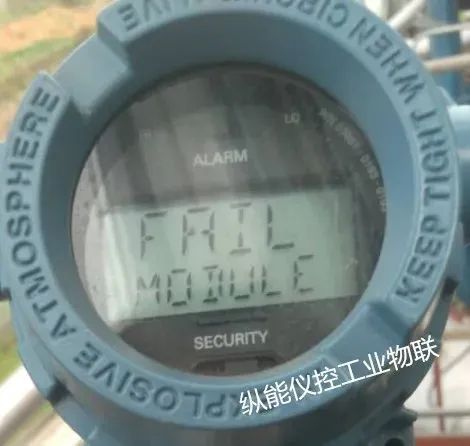

　　顯示：FAIL  MODULE

故障分析：

　　FAIL MODULE主要是橋型電路阻值過大導致的一種程序錯誤，問題主要有3方面：

　　1、是線路板上可能因為靜電或電器問題導致斷路；

　　2、是線路板下方的綠色圓板下方排線出現問題；以上兩種問題都可修復的，最后一種是不可修復的；

　　3、是膜片的正下方有個導液孔，孔的正下方就是整個表的核心部分，感壓原件也是一個橋型電阻，他是用金線與導線連接，他的線路部分是鑲嵌在一塊多晶硅板上，一旦它斷裂就是致命的，也是不可修復的。


經典案例三



型號：

　　3051DP3A62A1AB4M5HR5

故障現象：

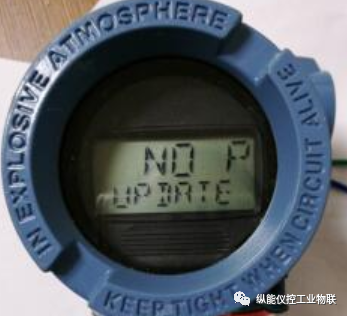

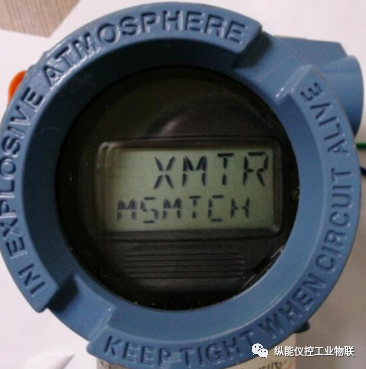

　　顯示：no p up date/xmtr msmtch

故障分析：

　　1、no pressure update→線路板讀不到膜頭的壓力響應。

　　2、transmitter miss match→線路板和膜頭不匹配。

　　結論：客戶自行換過線路板，電子外殼與膜頭間隙大，電子外殼機械損傷，電子外殼定位釘無法松動。通電測試，輸出報警，475手操器及表頭顯示NO P UP DATE，驗證用戶反饋故障。單獨驗證端子塊線路板正常，膜頭壞。拆開線路板，檢查膜頭帶纜線，帶纜線根部斷裂，驗證膜頭壞。因電子外殼無法拆卸，無法單獨更換膜頭，建議購買新表。

經典案例四

型號：

　　3051DP3A62A1AB4M5HR5

故障現象：

　　未安裝使用，無法通訊

故障分析：

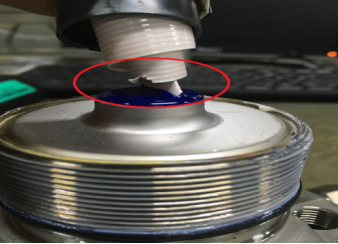

　　儀表輸出22mA報警，拆卸線路板后發(fā)現膜頭帶纜線斷，儀表無法校驗精度，單獨測試線路板，端子塊功能正常，膜頭壞，需更換膜頭。膜頭帶纜線斷一般是由于過度旋轉表殼所致（過度旋轉會造成膜頭損壞），建議用戶參考快速安裝手冊進行正確操作，以避免同類問題再次發(fā)生。


　　為了便于進行現場接線或更好地查看可選的 LCD 顯示屏：

　　1、擰松外殼上的旋轉限位螺釘，

　　2、首先按順時針方向把外殼轉到所需位置。 若由于螺紋限制而無法達到所需位置，可按逆時針方向把外殼轉到所選位置 （最多可從螺紋限制位置轉動360°）。

　　3、重新擰緊外殼上的轉動限位螺釘。以避免同類問題再次發(fā)生。


經典案例五

型號：

　　3051TG3A2B21HR5

故障現象：

　　壓力1.4MPA，結果顯示6MPA。

故障分析：

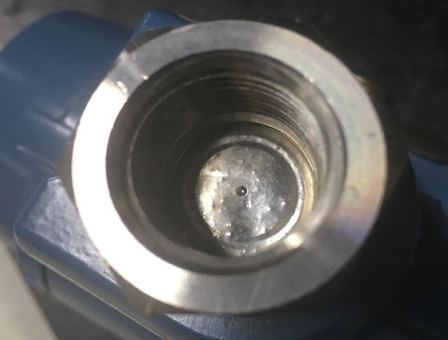

　　測量介質：蒸汽，壓力1.4MPA，結果顯示6MPA,過壓反應所造成的膜片尖包。
　　描述：儀表膜片尖包。通電測試儀表輸出報警，手操器顯示No Pressure update，膜片尖包無法做精度測試，儀表膜頭壞，需更換膜頭。

　結論：膜片出現尖包及輸出報警是由于傳感器內部感壓晶片碎裂造成，此故障通常是由于儀表受到過壓或瞬間壓力沖擊，建議用戶根據安裝手冊針對測量不同介質采取對應建議的安裝方式，并避免管道結冰及膜片下方長期積液等可能造成壓力變化的情況發(fā)生。

經典案例六

型號：

3051DP1A62A1AB4M5K8HR5

故障現象：

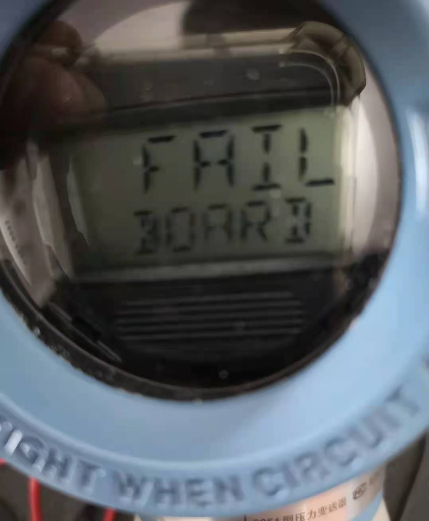

顯示:fail board

故障分析:

儀表返回用戶接頭3個，電子外殼定位釘無法拆卸，上電輸出高報警，表頭顯示：Fail Board，手操器顯示：Electronics Board Failure，更換端子塊和線路板后故障依舊，膜頭壞，需替換膜頭，因電子外殼螺釘銹蝕無法拆卸，建議更換電子外殼。

經典案例七

型號：

3051TG2A2B21AB4M5HR5

故障現象：

變送器顯示：CURR SRTURD

故障分析:

全稱應該是叫做currentcity，電流輸出飽和，模擬量的輸出是超過了20毫安或者是小于4毫安，簡單地說就是超量程了。

建議客戶用手操器重新對儀表的量程進行調校。
