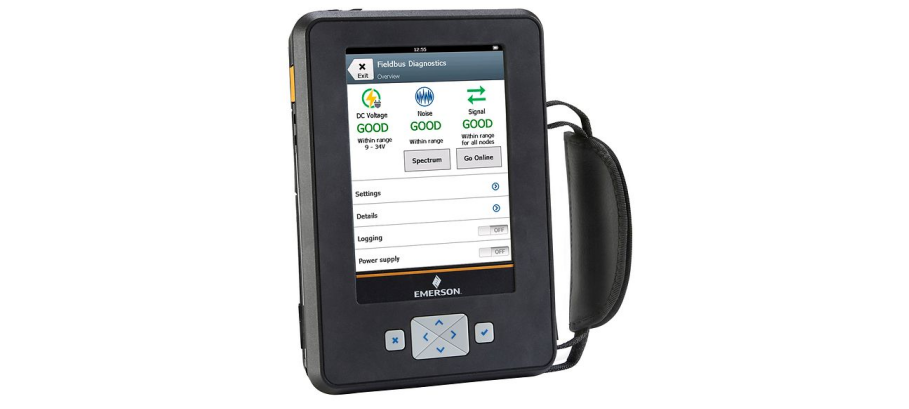

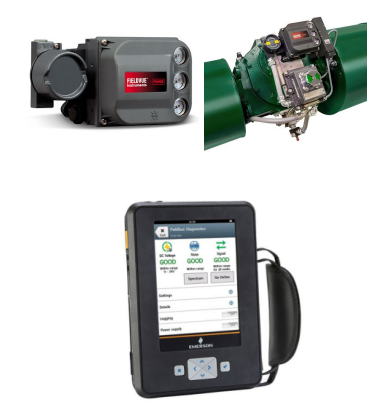

以下是使用艾默生TREX手操器調試DVC6000閥門定位器的詳細功能和操作方法整理：

一、DVC6000閥門定位器可通過TREX手操器調試的主要功能

1. 自動整定（Auto Setup）

   • 自動配置閥門定位器的關鍵參數（如行程范圍、執行機構類型等）。

2. 行程標定（Travel Calibration）

   • 校準閥門全開（100%）和全關（0%）位置。

3. 參數配置（Configuration）

   • 設置閥門類型（直行程/旋轉閥）、作用方式（正作用/反作用）、氣源壓力等。

4. 手動調試（Manual Calibration）

   • 手動調整零點、量程和閥門響應速度。

5. 故障診斷（Diagnostics）

   • 查看報警信息、閥門性能曲線、行程累積數據等。

6. 輸入信號模擬（Analog Simulation）

   • 模擬輸入信號（4-20mA）測試閥門動作。

7. 反饋桿安裝模式（Feedback Linkage Setup）

   • 配置反饋桿長度和角度，確保機械連接正確。

二、具體操作方法（以HART協議為例）

1. 連接與準備

• 步驟：

  1. 將TREX手操器通過HART線纜連接到DVC6000的HART接口。

  2. 確保閥門處于安全狀態（如關閉氣源或旁路）。

  3. 啟動TREX手操器，選擇 “ValveLink Mobile” 或 “HART Application”，自動識別DVC6000。

2. 自動整定（Auto Setup）

• 適用場景：初次安裝或更換閥門后快速配置。

• 步驟：

  1. 進入 “Setup & Diag” > “Auto Setup”。

  2. 按提示輸入以下參數：

     • 執行機構類型：?jiǎn)巫饔茫⊿pring Return）或雙作用（Double Acting）。

     • 閥門類型：直行程（Linear）或旋轉閥（Rotary）。

     • 閥門作用方向：正作用（Direct）或反作用（Reverse）。

     • 氣源壓力范圍（如20-100 psi）。

  3. 確認后，TREX會自動驅動閥門完成全開/全關動作，并記錄行程范圍。

  4. 保存配置（Send）。

3. 行程標定（Travel Calibration）

• 適用場景：閥門動作范圍偏差時手動校準。

• 步驟：

  1. 進入 “Calibration” > “Travel Calibration”。

  2. 全關（0%）標定：

     • 輸入 0% 信號（4mA），手動調整閥門到全關位置，確認后保存。

  3. 全開（100%）標定：

     • 輸入 100% 信號（20mA），手動調整閥門到全開位置，確認后保存。

  4. 測試閥門是否按信號比例動作。

4. 手動調試參數

• （1）調整零點（Zero Adjustment）
  進入 “Calibration” > “Zero Calibration”，輸入當前實際閥門位置（通常為0%），保存。

• （2）調整量程（Span Adjustment）
  進入 “Calibration” > “Span Calibration”，輸入實際閥門位置（通常為100%），保存。

• （3）調整響應速度（Tuning）
  進入 “Tuning” 菜單，調整 “Gain”（增益） 和 “Damping”（阻尼） 參數，優化閥門動作的靈敏度和穩定性。

5. 故障診斷與性能分析

• 步驟：

  1. 進入 “Diagnostics” 菜單，查看以下信息：

     • 報警記錄：排查閥門堵轉、氣壓不足等故障。

     • 行程累積數據：統計閥門動作次數，評估壽命。

     • 趨勢曲線：觀察閥門響應與信號的一致性。

  2. 使用 “Partial Stroke Test”（部分行程測試）功能，定期驗證閥門動作可靠性。

6. 輸入信號模擬測試

• 步驟：

  1. 進入 “Simulation” > “Analog Input”。

  2. 輸入目標信號值（如12mA對應50%開度），觀察閥門是否準確響應。

  3. 檢查閥門動作是否平滑無卡澀。

三、注意事項

1. 安全操作：

   • 調試前確保閥門與工藝系統隔離，避免意外動作。

   • 自動整定時，閥門會快速動作，人員需遠離機械連接部位。

2. 反饋桿安裝：

   • 機械連接錯誤會導致標定失敗，需在 “Feedback Linkage” 菜單中確認反饋桿角度。

3. 協議兼容性：

   • DVC6000支持HART協議，需確保TREX手操器的HART模塊已激活。

4. 保存?zhèn)浞?/strong>：

   • 調試完成后，通過 “Save Configuration” 備份參數，便于恢復。
